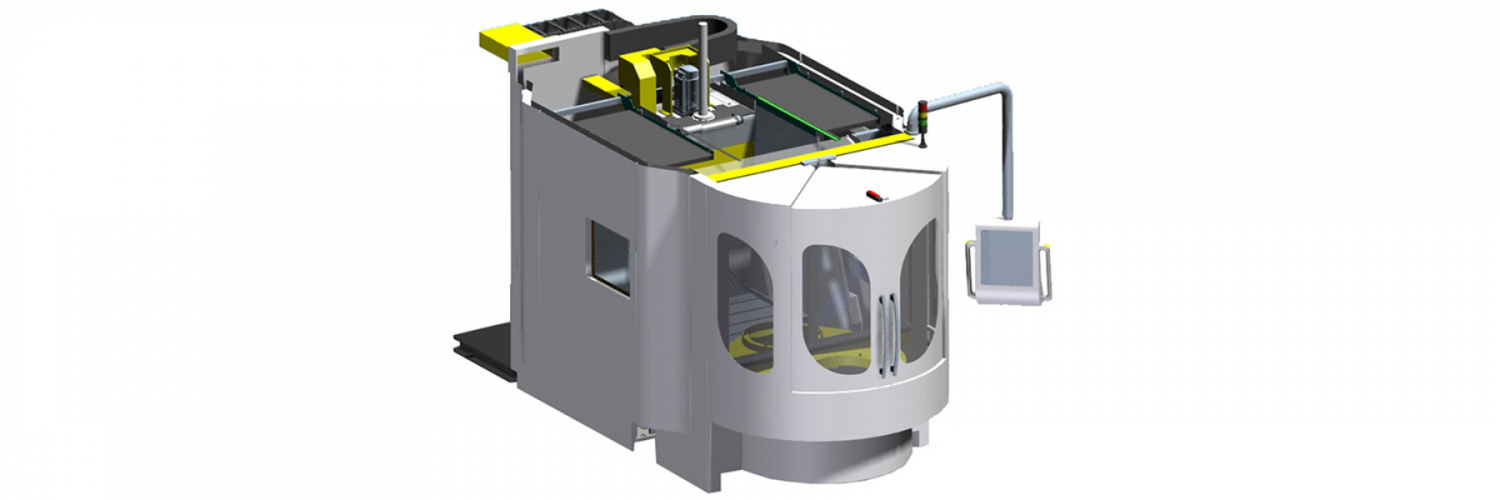

STARMAC65

Centro di lavoro ad asse orizzontale.

Ingombri ridotti, prestazioni, ed affidabilità, sono le caratteristiche che fanno della StarMAC65 il punto cardine della Vostra produzione. Il generoso dimensionamento della componentistica meccanica e la rigida struttura con ampio angolo tra l'asse mandrino e le guide di scorrimento del montante, garantiscono precisione e ripetibilità nel tempo anche negli utilizzi più gravosi.

La personalizzazione in base alle Vostre esigenze produttive è garantita dalle innumerevoli applicazioni disponibili e dall'ampio ventaglio di versioni che vanno dalla MP2 con scambiatore a 2 pallet alla MP11 con scambiatore a 11 pallet.

ASSI LINEARI

  • X=850 (longitudinale)
  • Y=650 (verticale)
  • Z=650 (trasversale)
  • Avanzamenti rapidi pari a 60.000 mm/min.
  • Accelerazione: 7.000 mm/sec2
  • Spinta utile: 8.000 N
  • Trasduttori su assi lineari

LINEA MANDRINO

  • Cono ISO50 DIN69871
  • Potenza motore di 22 Kw in (S1)
  • Velocità di rotazione massima 8.000 Rpm.

IN OPZIONE

  • Cono ISO40
  • Cono HSK63
  • Mandrino 12.000 Rpm a precarico variabile dei cuscinetti e raffreddamento liquido
  • Elettromandrini a 18.000 e 24.000 Rpm

TAVOLA GIREVOLE

  • Indexata a 360 posizioni con rilevamento di posizione a mezzo encoder

IN OPZIONE

  • Continua con 360.000 posizioni, controllata da un motore e come sistema di rilevamento ha un encoder posizionato al centro dell’asse di rotazione
  • Continua con motore torque e con sistema di rilevamento per mezzo di encoder ad alta risoluzione.
  • Velocità massima 50 giri/minuto

TAVOLA PALLET

  • Dimensioni tavola porta pallet: Ø650 mm
  • Portata (pezzo+attrezzo): 700 Kg.
  • Fori: 20/M16 diametro filetto
  • Cava riferimento centrale: 168H7 mm.
  • Foro centrale: 50 H6

SISTEMA DI CAMBIO PALLET

  • A mezzo di gruppo roto-sollevatore con movimento comandato idraulicamente.

IN OPZIONE

  • Giostra porta pallet a 6 pallets (MP7)
  • Scambiatore pallet a 11 pallets (MP11)

CAMBIO UTENSILI

  • Capacità posti magazzino: 60 posti
  • Lunghezza massima utensile: 300 mm.
  • Diametro massimo con posti utensili adiacenti: 125 mm. (occupate)
  • Peso massimo utensile: 20 Kg.
  • Tempo medio di cambio utensili con assi in posizione: < 5 sec.

IN OPZIONE

  • Cambio utensile a catena con capacità di 120/136/180 posti

IMPIANTO REFRIGERANTE

  • Vasca di raccolta refrigerante con pompa centrifuga per tutti i servizi
  • Gruppo di Elettrovalvole per i servizi del refrigerante interno mandrino e del lavaggio
  • Filtri a cartuccia in aspirazione ed in mandata

IN OPZIONE

  • Vasca da 1000 litri con impianto filtraggio a tessuto completo di pompa alta pressione 40 bar

CONTROLLO NUMERICO

  • D.Electron Z32C Compact FlorenZ
  • Heidenhain TNC i530 HSCI
  • Fanuc serie FANUC 0i-M con schermo LCD colori da 15”
