STARMAC80

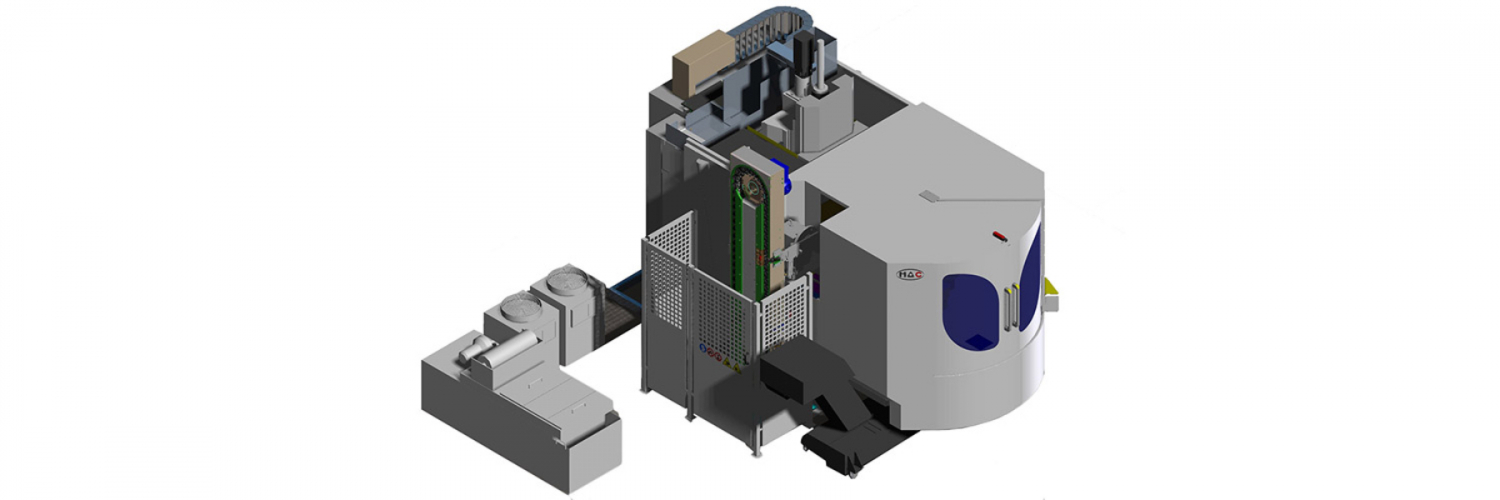

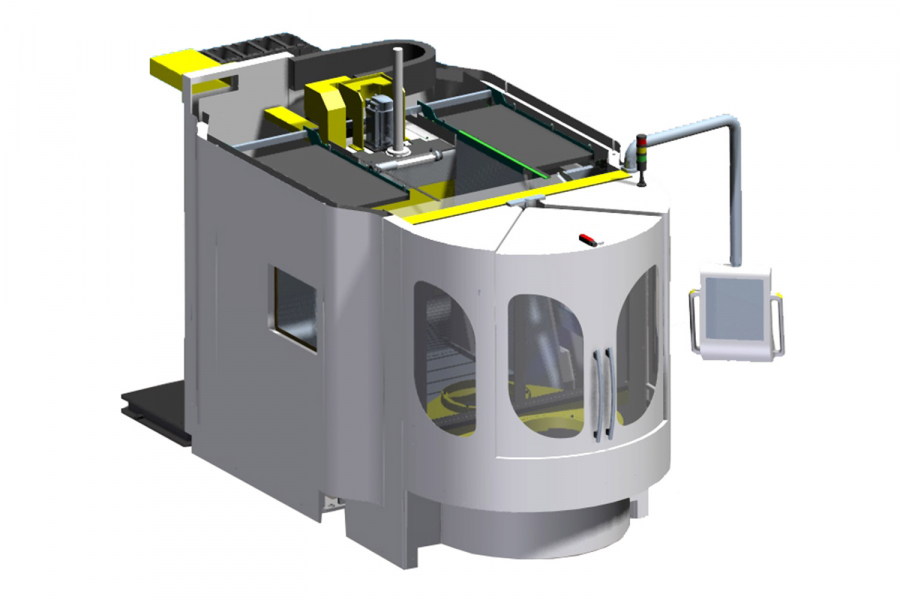

Centro di lavoro ad asse orizzontale dalle generose corse di lavoro.

La sua rigidità garantita dalla tipologia della struttura, permette spinte e prestazioni elevate.

E' nata dalla ricerca per la lavorazioni di camme elicoidali ma grazie alla sua ampia apertura frontale che può facilmente essere interfacciata a robot antropomorfi per il carico automatico, ed alle sue caratteristiche tecniche, ha incontrato l'interesse e soddisfatto le esigenze in vari settori.

ASSI LINEARI

  • X=1.100 mm (longitudinale)
  • Y=850 mm (verticale)
  • Z=1.000 mm (trasversale)
  • Avanzamenti rapidi pari a 60.000 mm/min.
  • Spinta utile: 10.000 N
  • Trasduttori su assi lineari: righe ottiche

LINEA MANDRINO

  • Elettromandrino con potenza di 40 Kw
  • Coppia massima 204 NM
  • Potenza massima (S1) 71,5 Kw
  • Velocità di rotazione massima 15.000 giri/min.
  • Cono ISO50/ HSK63
  • Gruppo di raffreddamento per a liquido

TAVOLA GIREVOLE

  • Continua con 360.000 posizioni, controllata da un motore e come sistema di rilevamento ha un encoder posizionato al centro dell’asse di rotazione
  • Piatto predisposto per portare le tavole pallet di dimensioni di 630x800

IN OPZIONE

  • Tavola girevole continua con motore torque e con sistema di rilevamento per mezzo di encoder ad alta risoluzione.
  • Velocità massima 60 giri/minuto

CAMBIO UTENSILI

  • Capacità posti magazzino: 60 posti
  • Lunghezza massima utensile: 250 mm.
  • Diametro massimo con posti utensili adiacenti: 80 mm. (occupate), 120 mm.(libere)
  • Peso massimo utensile: 15 Kg.
  • Tempo medio di cambio utensili con assi in posizione: < 5 sec.
  • Pinze di scambio montate su intermittore

IN OPZIONE

  • Cambio utensili a Rack con capacità di 200 posti

CAMBIO PALLET

  • Tavole pallet 630X630 / 630X800
  • Scambiatore tra macchine e giostra per mezzo di un roto-sollevatore idraulico
  • Giostra porta pallet con capacità di sei posti porta pallet

CONTROLLO NUMERICO

  • D.Electron Z32 Compact FlorenZ
  • Heidenhain TNC 640
  • Fanuc serie FANUC 0i-M
